Resumo: PAM4 e NRZ – Dois formatos de modulação, um objetivo
Na corrida para aumentar a largura de banda em redes ópticas de alta velocidade, duas técnicas de modulação emergiram como pilares da indústria:PAM4 (Modulação de Amplitude de Pulso de 4 níveis)eNRZ (Não Retorno a Zero)Embora o NRZ tenha servido como um padrão confiável por décadas, o PAM4 agora assume a liderança em aplicações de transceptores de 400G e 800G, oferecendo maior eficiência espectral e taxa de transferência de dados.ESÓPTICOIntegramos as tecnologias PAM4 e NRZ em nossa linha de produtos ópticos para atender a diversas necessidades de implantação — desde sistemas legados até data centers de última geração.
O que é NRZ e por que foi suficiente — até agora?
NRZ (Não Retorno a Zero)A modulação NRZ é um esquema de modulação binária que utiliza dois níveis de sinal para representar os bits 0 e 1. Cada bit é transmitido com uma amplitude de tensão completa, o que a torna simples e robusta. A modulação NRZ tem sido amplamente utilizada em transceptores ópticos de 10G a 100G, principalmente devido à sua facilidade de implementação e alta integridade de sinal.
No entanto, à medida que a demanda por dados aumenta, o NRZ torna-se limitado por sua estrutura de um bit por símbolo. Para escalar além de 100G usando NRZ, os engenheiros precisam aumentar o número de vias físicas, o que aumenta o custo e a complexidade — especialmente em arquiteturas compactas e de alta densidade.
PAM4: Dobrando os dados sem dobrar a largura de banda
PAM4 (Modulação de Amplitude de Pulso de 4 níveis)Representa um avanço na sinalização óptica. Ao codificar dois bits por símbolo usando quatro níveis de amplitude, o PAM4 efetivamente dobra a taxa de dados na mesma largura de banda em comparação com o NRZ. Isso torna o PAM4 ideal para formatos de alta velocidade como 400G e 800G, onde a utilização da fibra e a eficiência energética são cruciais.
Dito isso, o PAM4 introduz seus próprios desafios de engenharia: relação sinal-ruído (SNR) reduzida, taxas de erro de bit aumentadas e maior necessidade de DSP (processamento digital de sinais) e FEC (correção de erros direta) complexos. Ainda assim, essas compensações são justificadas pelas vantagens de desempenho da modulação.

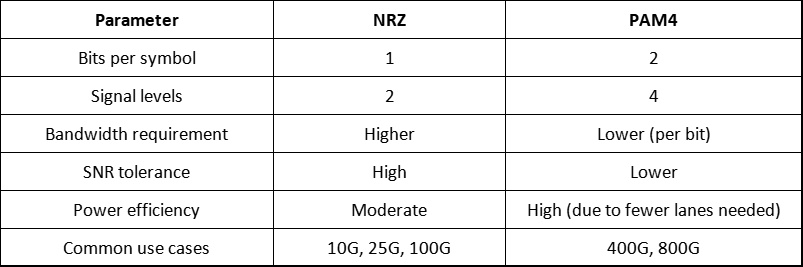

PAM4 vs NRZ: Comparação Técnica
NoESÓPTICOSelecionamos cuidadosamente os formatos PAM4 e NRZ para suas respectivas aplicações, ajudando os clientes a encontrar o equilíbrio ideal entre desempenho, custo e complexidade.
A abordagem da ESOPTIC para a integração de PAM4 e NRZ
ESÓPTICOOferecemos uma linha completa de transceptores e interconexões que suportam ambos os formatos de modulação. Nossos módulos baseados em NRZ — como SFP+ e QSFP28 — continuam populares para redes de acesso e sistemas legados. Enquanto isso, nossos produtos baseados em PAM4, incluindo transceptores 400G QSFP-DD e 800G OSFP, são otimizados para ambientes de hiperescala e HPC.
Ao implementar soluções de DSP e FEC de ponta,ESÓPTICOgarante que nossoPAM4Os módulos mantêm a estabilidade e a precisão, mesmo em condições de sinal desafiadoras.
Como escolher entre PAM4 e NRZ para sua rede
Ao decidir entrePAM4eNRZOs arquitetos de rede devem considerar:
Necessidades de largura de banda
Restrições orçamentárias
Complexidade do sistema
Distância e alcance do link
Para aplicações abaixo de 100G, o NRZ continua sendo altamente confiável e acessível. Mas para ambientes densos e de alta velocidade que exigem desempenho de ponta,PAM4é a escolha à prova de futuro. ComESOPTIC'sCom um amplo portfólio de produtos e suporte especializado, os clientes podem implementar qualquer uma das tecnologias com confiança.
Conclusão: PAM4 possibilita o próximo salto tecnológico.
À medida que a indústria de redes transita de 100G para 800G e além,PAM4 (Modulação de Amplitude de Pulso de 4 níveis)Destaca-se como o facilitador essencial da comunicação óptica de alta velocidade. EmboraNRZ (Não Retorno a Zero)Embora ainda desempenhe um papel crucial em sistemas legados, o futuro está claramente se voltando para a maior eficiência de dados do PAM4.
NoESÓPTICOContinuamos a inovar em ambas as plataformas — portanto, quer esteja a desenvolver com base na infraestrutura NRZ existente ou a aproveitar o desempenho do PAM4, estamos aqui para o ajudar a conectar-se de forma mais rápida, inteligente e fiável.
